碳化钨喷涂技术要点

碳化钨喷涂层清除

（a）将零件安装在普通外圆磨床上，发现碳化钨涂层的外径不大于0.02mm，并将碳化钨涂层的零件研磨到零件表面的1/4以上，露出零件本体；

（b）用常规电化学方法去除残余碳化钨涂层；

（a）表面净化：用丙酮或汽油彻底擦拭零件表面，除去油脂，并擦拭3-5次；

（b）喷砂处理

相关资料:碳化钨喷涂技术要点

碳化钨喷涂技术参数

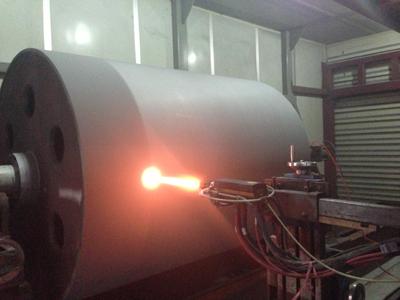

使用前，将喷涂粉末在80-100℃烘箱中干燥1-2小时，然后进行火焰喷涂。厚度达到要求后，先停粉，再停枪。喷涂参数如下：

涂层材料：DTS W484-25/5

碳化钨喷涂技术要点

涂层成分：WC-14Co

压缩空气：84-87磅/平方英寸

压缩空气进口压力：100-130 psi

氢气进口压力：100-120 psi

进气压力：110-140 psi

氮气进口压力：150-180 psi

转台转速：190-200转/分

喷枪间距：170～175mm

移动速度：10-11 mm/s

工件温度：低于100摄氏度

喷枪与工件表面夹角：45-435度

喷涂厚度：0.3-0.5mm.

想了解更多关于碳化钨喷涂的资讯，可以转至《碳化钨喷涂-新业美科喷涂》了解更多关于碳化钨喷涂的知识。

本文来源：https://www.xy-pt.cn/news01.php?id=1799
