碳化钨喷涂涂层重新进行喷涂和去除-新业美科

碳化钨喷涂涂层重新进行喷涂和去除

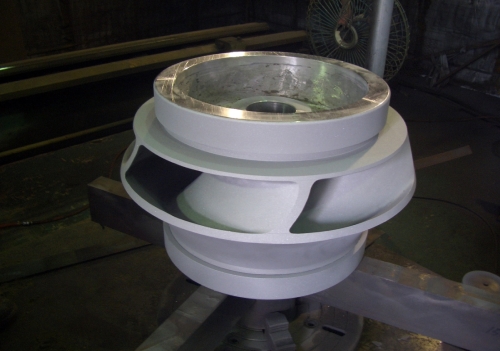

碳化钨喷涂涂层修复方法是近年来新研发的一种技术，它不仅可以保证不损坏零部件，还可以把旧的已经脱落或者老化的 碳化钨喷涂涂层重新进行喷涂和去除。下面，我们一起来了解一下该技术的详细步骤：

相关资料：碳化钨喷涂涂层重新进行喷涂和去除

第一步：除去涂层

（1）用常规电化学方法去除残余碳化钨涂层。

第二步：涂层重喷

（1）表面净化：用丙酮或汽油彻底擦拭零件表面，去除油脂，擦拭3-5次。

（2）喷砂处理：喷砂一般都是采用24#的材料进行表面的喷砂处理，然后加以压力0.28-0.32MPa，喷距保持在120-150mm，角度一般在16°-44°，喷砂至表面粗拙度为Ra4.2-5.2后应该休止喷涂。

（3）碳化钨喷涂：使用前，将喷涂的粉末在80-100℃烘箱中干燥1-2小时，然后进行火焰喷涂。

第三步：碳化钨喷涂涂层加工

（1）零件清洗：用抛光棉和丙酮大致清洁零件的配合面和定位孔，然后用棉和丙酮清洁零件，然后将其清洁到零件表面无污垢，即用干净棉擦拭后，棉没有残留。

（2）协助工装制造、设计、打造三个定位销，定位销为台阶定位销，与孔的配合精度为0.004mm，两段台阶销的外径同轴度为0.0008mm。

（3）打磨：三个定位销与零件上的定位孔相匹配，零件采用三点对中原理加工成划定尺寸。定位销的定位误差为0.001 mm，定位误差为0.02 mm。

（4）然而采用热喷涂碳化钨技术，整个螺旋轴除了碳化钨涂层外，不会发生磨损的情况，也不会泛起显著的飞行侧面侵蚀情况。因此，可以将外面的碳化钨涂层重新喷涂继承使用。

第四步：终极试验

（1）外观：零件外观100%检查。零件涂层表面完整、致密、光彩平均，无裂纹、剥落、分层、翘边等缺陷。

（2）结协力：在试件表面用刀片在外径附近7mm处切割涂层带，然后垂直于涂层带切割涂层。当涂层边沿露出时，涂层不能拉起，结协力合格。

（3）厚度：通过丈量涂层前后零件的尺寸来检查涂层厚度（0.03mm）。
